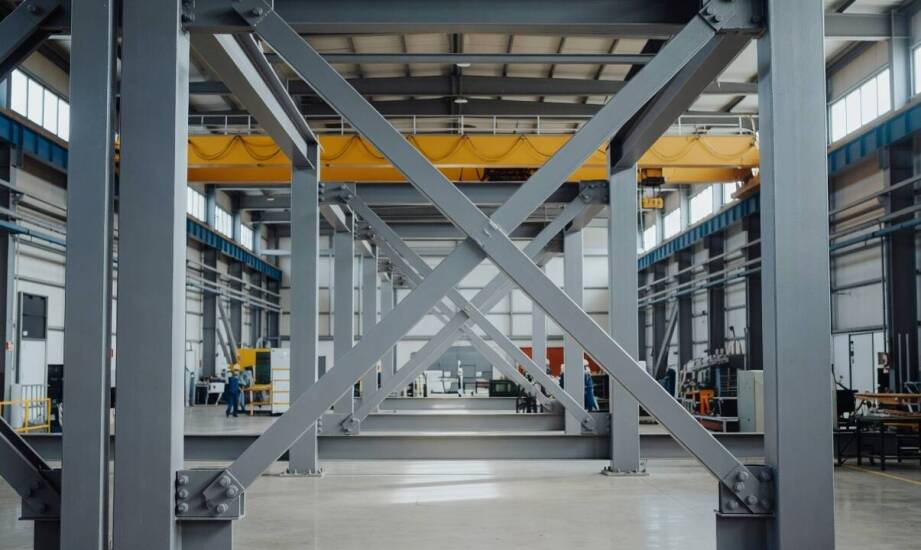

Dlaczego antresola w hali z suwnicą wymaga analizy dynamiki, nie tylko nośności statycznej

Modernizacja hali przemysłowej z istniejącą suwnicą natorową lub żurawiem warsztatowym często obejmuje budowę dodatkowych poziomów składowania. Rozwiązanie to pozwala znacznie lepiej wykorzystać dostępną kubaturę obiektu bez konieczności jego rozbudowy na zewnątrz. Proces ten stawia jednak przed inżynierami wymagania diametralnie wykraczające poza standardowe sprawdzenie nośności statycznej typowego podestu.

Wpływ obciążeń dynamicznych na stalowy podest

Zakład produkcyjny wykorzystujący suwnice do ciągłego transportu materiałów lub żurawie o promieniu obrotu do kilku metrów stanowi wysoce specyficzne środowisko inżynieryjne. Kiedy nad strefą produkcji pojawia się nowy poziom operacyjny, musi on bezpiecznie współpracować z całym otoczeniem maszynowym. Obciążenia pionowe, które generują poruszające się koła suwnicy oraz podwieszony ładunek, mnoży się przez odpowiednie współczynniki dynamiczne. Norma PN-EN 1991-3 precyzyjnie reguluje te kwestie, wskazując, że wartość parametru φ1 zależy od specyfiki budowy samego urządzenia dźwigowego. Parametr φ2 wynika bezpośrednio z ustalonej prędkości i przyjętej klasy podnoszenia.

Do fundamentalnych wyliczeń dochodzą siły poziome powstające podczas gwałtownego przyspieszania i hamowania wózków z towarem. Siły te zmieniają całkowicie sposób przekazywania obciążeń przez słupy i stężenia krzyżowe, wywołując dodatkowe momenty zginające. Czysta analiza statyczna układu przestrzennego nigdy nie wykaże pełnej skali tych zagrożeń. Praca ciężkich maszyn wymusza również drgania podłoża przenoszące się na całą nową konstrukcję podestu. Wielokryterialna analiza rezonansu pozwala uniknąć sytuacji, w której częstotliwość drgań własnych dobudowanego piętra zrównuje się z rytmem pracy dźwignicy.

Sama bazowa nośność podłogi nie wystarcza do zagwarantowania bezpieczeństwa procesów logistycznych. Projektanci opierają się współcześnie na wytycznych Eurokodu 1, dobierając wartości obciążeń użytkowych ściśle do kategorii przeznaczenia danego fragmentu obiektu. Konstruktor ocenia przewidywaną funkcję przestrzeni, uwzględniając na przykład możliwość nagłego wybicia ładunku z zawiesia. Inżynierowie analizują powtarzalne uderzenia ciężkich detali odkładanych na posadzkę oraz ciągłą jazdę wózków widłowych. Pominięcie tych zmiennych prowadzi do szybkiego zmęczenia stali konstrukcyjnej oraz zwiększa ryzyko trwałego odkształcenia profili nośnych.

Skrajnie robocze i wybór niezależnego układu podpór

Zewnętrzne wymiary pracującej suwnicy natorowej oraz maksymalny zasięg obrotowego ramienia żurawia determinują granice bezpiecznej zabudowy wewnątrz hali. Minimalne prześwity nad najwyższym punktem dźwignicy, wynoszące w wielu przypadkach 500 milimetrów w stosunku do dachu czy podciągów, wynikają z przepisów bezpieczeństwa. Główne strefy odkładcze wielkogabarytowych ładunków oraz ścieżki ruchu samych haków muszą pozostać wolne od jakichkolwiek barier. Wyznaczenie rygorystycznych skrajni roboczych zapobiega kolizjom i chroni naturalną wydajność istniejących układów transportowych.

Nowy poziom składowania towarów może częściowo opierać się na istniejącej architekturze obiektu, jeśli planowane obciążenia pozostają umiarkowane. Sytuacja ta wymusza zazwyczaj miejscowe wzmocnienie głównych słupów hali, tak aby nie przenieść szkodliwych drgań na precyzyjne centra obróbcze działające na parterze. Przy wysoce obciążonym transporcie bliskim konieczne staje się wykonanie odrębnego, w pełni wyizolowanego szkieletu. Prawidłowo zaprojektowane antresole magazynowe wykorzystują wtedy wyłącznie własne słupy stalowe, solidne belki główne oraz posadzki z wytrzymałych blach lub krat. Każdy element takiego układu wymaga niezależnych analiz inżynierskich określających optymalny przekrój profili.

Zbudowanie bezpiecznego podestu roboczego w zasięgu działania maszyn podnoszących wymaga traktowania całej hali jako zintegrowanego mechanizmu. W praktyce przemysłowej spółka Besttap Mende Dziurman zajmuje się projektowaniem i wytwarzaniem konstrukcji stalowych, a także produkcją odrębnych urządzeń transportu bliskiego. Prace nad rozbudową infrastruktury zakładu opierają się na zaawansowanych obliczeniach wytrzymałościowych prowadzonych dla poszczególnych komponentów.

W przypadku wprowadzania do przestrzeni roboczej nowych suwnic kluczowe pozostaje przeprowadzenie prób obciążeniowych i uruchomienie urządzenia dźwignicowego pod nadzorem UDT. Klasyczne stalowe platformy i schody przemysłowe nie podlegają identycznym procedurom ze strony urzędu. Ich geometria musi jednak gwarantować załodze swobodną drogę ewakuacji, a technikom bezpieczny dostęp do mechanizmów napędowych dźwigu. Dokładna analiza fizycznych interakcji między układem nośnym a poruszającym się towarem skutecznie eliminuje zagrożenie poważnych przestojów produkcyjnych.
